一、概述
隨著互聯網技術和信息通訊技術的飛速發展，信息化、智能化的浪潮正在席卷世界的每一個角落。智能化、數字化家園的興起，適應了社會信息化和經濟國際化。智能建筑小區已成為房地產投資開發的主導方向。由于人們生活水平的不斷提高,越來越重視住宅小區的質量、安全性以及信息的獲取和管理，這又大大促進了智能化數字化家園的發展。
智能化小區在小區物業管理中發揮的不可替代的作用和智能家居在建筑、裝飾及生活中的應用已成為勢不可擋的歷史趨勢！在這種趨勢下就孕育了數字化小區系統的飛速發展。
目前國內大部分的智能小區主要建立在模擬技術基礎上，雖然也配置了很多智能化子系統，但由于模擬技術的局限性，造成子系統之間沒有很好的集成，子系統本身的應用也存在很大的缺陷，家庭內部的智能化系統也僅限于很初級的功能。數字化小區系統是以數字化技術為基礎，以寬帶網絡為核心，以小區高度集成的智能化平臺為載體，以家庭為單位，以社區整體為主體實現了各種數字化應用的現代住宅小區?！皵?shù)字化小區”是在現有“智能小區”的基礎上，全面導入數字化技術和信息化技術，從而大幅度提高小區的智能化水平，真正實現家庭的數字化生活。數字化小區包括小區安全防范、互聯網應用和物業管理自動化等應用。數字小區系統，在進行功能設計、技術路線選擇、設備配置時，必須由市場定位確定功能需求，遵循“技術和功能匹配、設備和技術匹配、設備和設備匹配”的原則，從經濟性、可靠性、開放性、擴展性和可持續發展性等方面對產品進行全面評價，摒棄概念和炒作，以實用為核心，讓業主真切體驗到“數字化，網絡化”的時代生活方式，也讓物業管理部門感受到很實在的“集成化、自動化”的管理方法。
二、樓宇對講系統的發展歷程
中國樓宇對講行業發展到目前，從時間上大致經歷了以下三個階段：
1、樓宇對講發展的第一階段：(4+N型)
早期的樓宇對講系統產品功能比較單一，系統中僅采用的發碼、解碼電路或RS-458進行小區域單個建筑物內的通訊，無法實現整個小區內大面積組網。這種分散控制的系統，互不兼容，各自為政，主要實現簡單的單用戶型與單元型樓宇對講產品,不利于小區的統一管理。
2、樓宇對講發展的第二階段：總線型
隨著科技的發展，國人的生活水平的提高，對需求逐步提升，原來非聯網和非可視的要求已經不能滿足人們的需求，于是進入聯網階段。1998年以后，組網成為智能化建筑最基本的要求。小區的控制網絡技術，廣泛地采用單片機技術的現場總線技術。如CAN、BACNET、LONWORKS和國內AJB-BUS、WE-BUS以及一些利用RS-485技術實現的總線等。采用現場總線技術可以把小區內各種分散的系統互聯組網、統一管理、協調運行，從而構成一個相對較大的區域系統?，F(xiàn)場總線技術在小區中的應用，使對講系統向前邁出了一大步。樓宇對講產品進入第二個高速發展階段，大型社區聯網及綜合性智能樓宇對講設備開始涌現。但是，從需求市場來看，該產品已進入需求量平臺區。經過大量的應用，傳統總線可視對講系統也表現出一定的局限性：
(1)、功能單一，大部分產品僅限于通話、開鎖等功能，設備使用率低；
(2)、抗干擾能力差，時常出現聲音或圖像受干擾，不清晰等現象；
(3)、傳輸距離受限，遠距離時需增加視頻放大器，小區較大時聯網困難，并且成本較高；
(4)、由于技術上的局限性，產品升級或擴充功能困難等。
至2000年，推出網絡可視對講系統，控制數字信號使用網線傳輸，音視頻使用同軸電纜傳輸?shù)臉怯顚χv系統，因此布線時需要兩套線。此系統打破了傳統的總線結構，為樓宇對講系統過渡到數字階段，提供了可行性見證。因此屬于2.5代產品。
3、樓宇對講發展的第三階段：TCP/IP聯網型
隨著Internet應用普及和計算機技術的敘述發展，使人們的工作、生活發生了很大變化，數字化、智能化小區的概念已經被越來越多的人所接受，樓宇對講產品進入第三個高速發展階段，多功能對講設備開始涌現。基于ARM或DSP技術的局域網技術開發產品逐漸推出，數字對講技術有了突破性的發展！利用網絡傳輸數據，模糊了距離的概念，突破了傳統觀念。將安防系統集成到設備中,提高設備實用性。
(1)、適合復雜、大規模及超大規模小區組網需求；
(2)、數字室內機實現了數字、語音、圖像通過一根網線傳輸，從而不需要再布數據總線、音頻線和視頻線。只要將數字室內機話接入室內信息點即可；
(3)、可以實現多路同時互通，而不會存在占線的現象；
(4)、對于行業的中高檔市場沖擊很大，并能跨行業發展；
(5)、組建網絡費用較低，便于升級及擴展；
(6)、便于維護及產品升級等。
三、系統設計依據
震聲智能可視對講系統是基于國家智能化小區設計標準設計，采用網絡化，信息化，數字化技術開發的智能化產品，其數字化水平高，兼容性好，系統集成度高 ，其設計依據有：
《智能建筑設計標準》（GB/T 50314-2000）；
《民用建筑電氣設計規范》（JGJ/T 16-92）；
《中華人民共和國安全防范行業標準》（GN/T74-94）；
《中華人民共和國公共安全行業標準》（GN/T70-94）；
《建筑電器設計規范》（IGI16-33）；
《家居電訊布線標準》（ANSI TIA/EIA-570A）
《建筑及住宅社區物業管理數字化應用》
《建筑及住宅社區營運服務數字化技術應用》
《建筑及住宅社區數字化技術應用系統檢測驗收》
《建筑及建筑群綜合布線系統工程設計規范》（CECS72-95）
《商業建筑通訊布線標準》（ANSI/EIA/TIA-568A）
《始創性的用戶建筑布線》（ISQ/IEC IS-11801）
《商業大樓通訊路徑和空間結構標準》（ANSI/EIA/TIA-569）
四、系統設計思想
震聲智能可視對講系統解決之道：全數字化傳輸，全數字化控制，數字化集成；設計時遵循“六 化”的設計思路，它分別是：產品數字化、協議標準化、功能綜合化、應用時尚化、服務專業化、價格親民化的設計思路。
l 產品數字化：在產品系統設計上采用先進的數字技術。
l 協議標準化：在系統傳輸上采用標準的TCP/IP協議網絡技術，
l 功能綜合化：在功能上綜合多樣，具有許多拓展及增值的功能。
l 應用時尚化：產品外型設計時尚家用的產品，時尚化不僅表現在外觀上，在應用上也追求時尚化，給人們提供與時俱進的時尚應用，比如電子相冊，便民信息等。
l 服務專業化：提供專業的全方位的服務，為你量身定制方案。
l 價格親民化：震聲智能給人們提供的是高檔的產品，在價格上我們追求的卻是親民化的價格，如此才能真正服務千家萬戶。

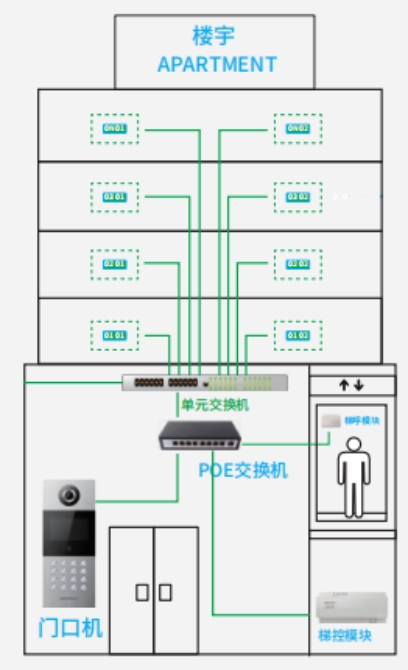

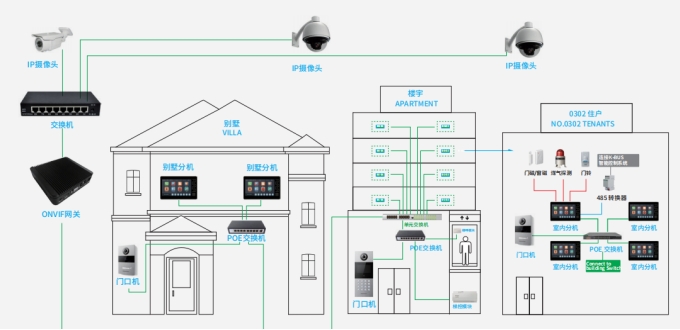

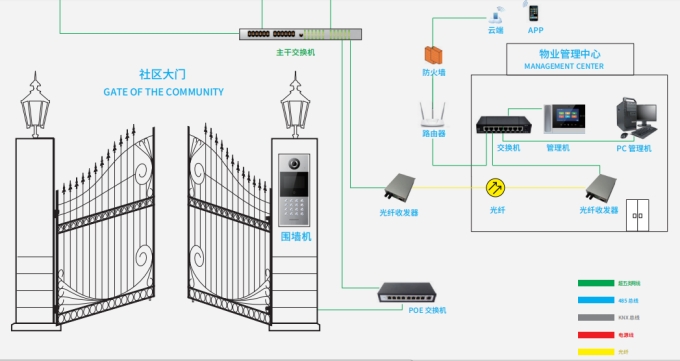

五、系統拓撲
系統說明：
1、 小區基本組成單元可分為樓棟和別墅群；
2、 小區通常情況下設置一個管理中心，大型社區根據實際情況可設置多個管理中心，便于物業提供服務和提高工作效率；
3、 網絡建設上終端連接使用PoE交換機進行網絡連接及設備，中間及中心網絡交換機使用二層網絡交換機進行連接；
4、 傳輸過程中距離較近的采用超五類線進行連接，遠距離傳輸采用光纖進行連接；
5、 小區根據實際情況設置一臺或多臺圍墻機；
6、 根據小區住戶的需求，可為該住戶擴展KNX智能家居服務和安防報警功能。
1、 單元樓棟是小區的基本組成部分，是數字樓宇對講系統的主要組成部分。
2、 單元門口設置數字對講主機一臺，用于實現業主及訪客的呼叫可視對講及門禁開鎖功能，有地下停車場的可根據現場情況設置一臺數字對講主機，便于業主及訪客的出入管理。
3、 樓棟內部的網絡架構根據樓棟的高度、每層住戶數量的不同，需根據實際情況進行設計配置
4、 樓棟內部采用超五類線傳輸，組成樓棟內部網絡架構。
5、 室內機、單戶門口機，門口機采用PoE供電方式供電，所選用的PoE交換機須為震聲智能的PoE交換機。

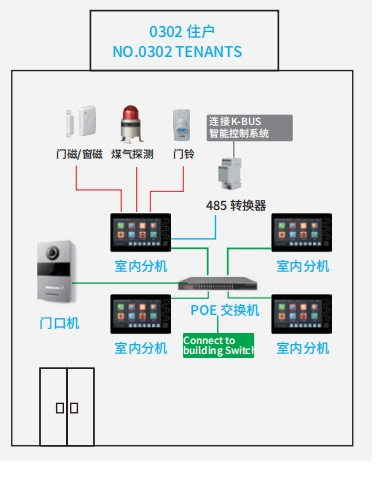

1、室內網絡架構是樓宇對講的核心單元。是系統數字化的最終體驗場所。
2、在住戶內部，安裝室內分機一至四臺，可實現樓宇對講的所有功能，并且是家居安防與智能控制的中心。
3、通過該室內分機，系統可擴展8防區的安防監控；
4、根據客戶需要，為客戶提供選配的視頻監控功能；
5、通過與室內機的配置，可為用戶提供呼叫轉移等服務。
6、根據客戶的家庭電表等智能化水平，系統更可為用戶提供直接的自動智能儀表實施檢測等服務，以進一步提升小區物業的管理水平。
六、系統功能介紹
1、 可視對講功能
能實現小區出入口與住戶、梯口與住戶、管理中心與住戶間可視對講，語音圖像清晰。
2、 開鎖功能
在通話中，室內機能為呼叫的門口機或者圍墻機進行開鎖，管理機也可以為呼叫的圍墻機或門口機進行開鎖，住戶也可以刷卡或密碼開鎖。
3、 監視功能
室內機可實時監視門口機，或者小區內網絡攝像頭，管理機也能監視門口機圍墻機，支持監視時在不同門口機之間的切換。
4、 多通道功能
系統采用TCP/IP聯網，在同一主干100M的局域網網絡上，帶寬足夠100路的設備同時進行音視頻對講，可以做到同一時間內不同呼叫無占線的情況。
5、 戶戶通話
兩位小區內不同住戶室內機之間可互相呼叫通話。
6、 SOS緊急求救
室內機上有SOS緊急求救軟按鍵，按此鍵管理機就可以接收到報警室內機的報警信息，并能顯示室內機房號。
7、 防區報警
具備8路防區報警功能，并可支持擴展到24路防區，布防時，遇到警情自動上報至管理中心。
8、 圖文信息發布接收功能
管理中心上位機（需安裝配套系統管理軟件）能向室內機、門口機發送文字信息（室內機可附帶圖片）。
9、 在線式門禁功能
能通過對講系統設備實現在線式聯網門禁功能。
10、圖像存儲功能
室內機具有抓拍并存儲門口機或圍墻機的訪客圖像功能。
11、防拆報警功能
室內機、門口機、單戶門口機內置防拆裝置，拆開時則報警提示，并上傳管理中心。
七、系統主要設備選型
NH-SF07-9B
| NH-SF07-9B | |

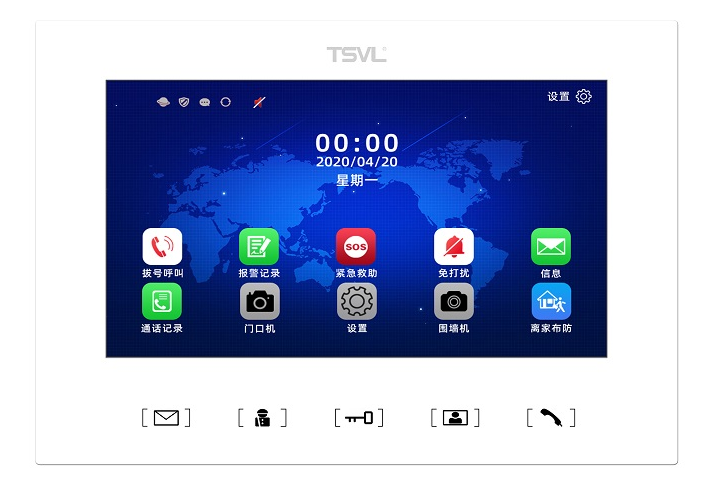

本產品是基于 TCP/IP 傳輸協議的設備，是數字化樓宇對講系統的主要組成設備，支持可視對講、防區設置及待機圖片推送顯示。 | ||
功能特點 采用 7 寸電容觸摸屏設計； 可支持 24V 非標 PoE 供電； 支持連接門鈴及單戶門口機； 可擴展呼梯功能，接受住戶/訪客呼梯； 支持實時監控，可監視門口機、IP攝像頭； 信息接收和發送，可與管理中心互發信息； 支持一戶多分機，撤/布防及靜音同步功能； 可實現訪客與住戶、住戶與管理中心的可視對講； 具有戶內通、戶戶通對講功能，可實現小區住戶與住戶之間的對講； 具有標準 7 防區安防報警功能。
| ||
工作電壓：DC 24V 工作電流：≤ 150mA 靜態電流：≤ 80mA 振鈴時長：30 秒 通話時長：120 秒 監視時長：30 秒 環境溫度：-10℃ ~ + 55℃ 產品尺寸（W/H/D）: 199 * 139 * 20 mm | 顯示屏： 類型：LCD 尺寸：7” 分辨率：1024 * 600 | |
NH-SF07-9B
操作說明
| |||||||
設置說明 | |||||||
1. 系統設置 | 工程設置 | ||||||
1、時間設置 | 2、攝像頭設置 | 3、呼叫轉移設置 | 1、房號設置 | ||||
4、密碼設置 | 5、報警設置 | 6單戶門口機設置 | 2、恢復出廠設置 | ||||
7、鈴聲設置 | 8、門禁設置 | 9、顯示設置 | 3、小門口機1設置 | ||||
10、語言設置 | 11、關于 | 12、工程設置 | 4、小門口機2設置 | ||||
接口說明
| 接口示意圖
|

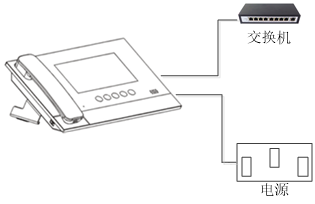

編號①：+12V + GND ：電壓輸出。 Z8 ：防區接口，僅支持常開安防模塊接口。 Z7 至 Z1 ：標準防區接口，支持接入常開/常閉安防模塊。 編號②：網絡接口（支持非標PoE供電）。 編號③：電源輸入接口 DC 12 V ~ 24 V。 | |
Z(1~7)單個安防探測器接法：
|

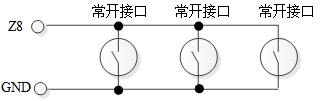

| Z8單個防區接法：
| |
Z(1~7)多個安防探測器接法：
|
| ||
Z8多個安防探測器接法：
| |||

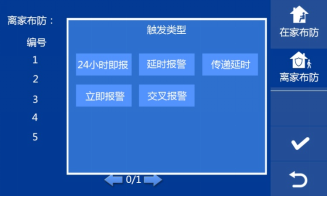

觸發類型
立即報警：該防區布防后，一經觸發，立即發出警報。
延時報警：該防區布防后若被觸發，則進入報警延時倒計時，用戶可在倒計時時間內撤防，否則時間到后立即發出警報。
傳遞延時：該防區需與延時防區關聯操作。布防后，一旦該防區先于延時防區觸發，則立即報警；如延時防區先觸發，則進行觸發倒計時，用戶可在倒計時時間內撤防，否則時間到后立即報警。
24小時即報：該防區只要系統上電后即進行檢測，不受布/撤防影響，一旦防區被觸發，立即發出警報。
交叉報警：該防區需兩個防區配合觸發。布防后，交叉防區一旦觸發后，在 5 秒 內觸發交叉防區二則立即發出警報，否則不進行報警。
門鈴功能可通過 報警設置
防區設置
探測器類型 進行設置。設置完成后，防區接口檢測到門鈴輸入后，立即響起門鈴聲。
NH-SG10 | NH-SG10 | |
本產品基于 TCP/IP 傳輸協議的設備，管理小區住戶、出入口主機的中心設備。 | ||
功能特點 采用7寸電容觸摸屏設計； 可接收室內機及門口機的呼叫 同步響應室內機的報警信號； 具有報警信息存儲功能； 具有遠程開鎖功能，可給門口機/圍墻機開鎖； 可顯示室內/門口機號碼； 可監視門口機、圍墻機、網絡攝像頭； 支持緊急開鎖（開鎖時間為1小時）。 | ||
工作電壓：DC 24V 工作電流：≤ 200mA 靜態電流：≤ 80Ma 振鈴時長：30 秒 通話時長：120 秒 監視時長：30 秒 環境溫度：-10℃ ~ + 55℃ 外形尺寸(L * W * D不含底座和手柄) ： 305 * 210 * 31.8 mm | 顯示屏: 類型：LCD 尺寸：7” 分辨率：800 * 480 | |

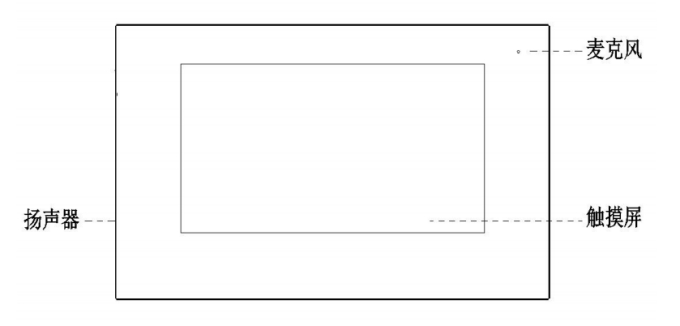

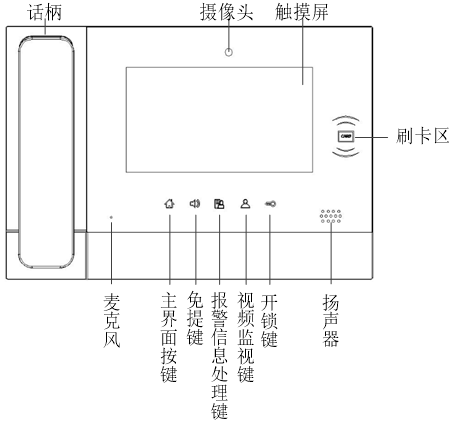

管理機正面圖
操作說明
| ||||
設置說明 | |||
系統設置 | 工程設置 | ||
1、時間設置 | 2、語言設置 | 3、密碼設置 | 1、編號設置 |
4、顯示設置 | 5、鈴聲設置 | 6、工程設置 | 2、恢復出廠設置 |
7、關于 | 8、呼入管理 | ||
接口說明
| 接口示意圖
|
門口機
NH-SACR07-01 | NH-SACR07-01 | |||
本產品是數字樓宇對講系統的主要組成設備。采用標準五類線連接，從而實現與室內機或管理機的通話，并支持IC卡 門禁控制。 | ||||
7寸 TFT 顯示屏 支持 IC 刷卡 夜間高亮 LED 燈自動補光 門狀態檢測，門開超時報警 提供常開/常閉開鎖 | 擴展功能： 支持人臉識別開鎖 隨機密碼與二維碼開鎖 （需搭配云對講APP使用，出廠默認不支持） | |||
工作電壓：DC 24V 工作電流：≤ 300mA 靜態電流：≤ 150mA 環境溫度：-25℃ ~ +70℃ （ W/H/D ） 148.5 * 363 * 47 mm
| 顯示屏: 類型：LCD 尺寸：7” 分辨率：600×1024 | 攝像頭: 類型：CMOS 像素：200W 可視角度：對角123° 焦距：3.5mm 補光方式：白光 最低照度：0 lux | ||

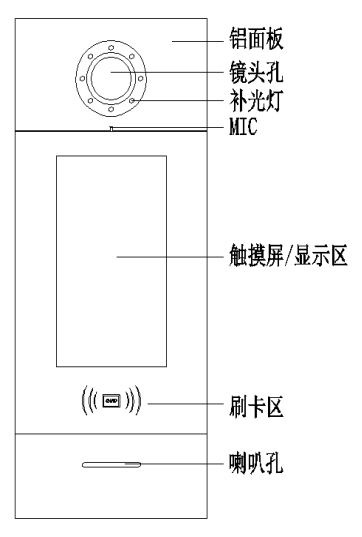

門口機正面圖
接口說明
| 接口示意圖
| ||||

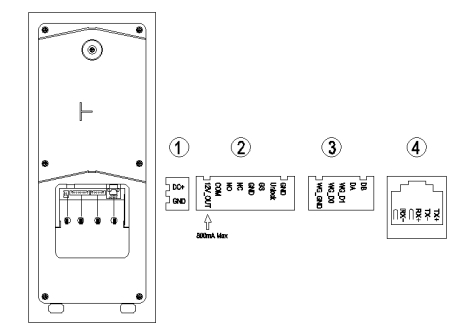

編號①：網絡接口（支持標準PoE供電，需定制）。 編號②：電源輸入接口 DC 24 V。 編號③：+12V ：僅當門口機輸入電壓>18V時才能提供+12V電壓。當采用+12V輸入電壓時，此輸出將低于+10V。 COM NO NC ：開鎖繼電器的公共端、常開端和常閉端。 GS：門狀態檢測輸入端。 UNLOCK GND：門內開鎖開關輸入 | |||||
操作說明
| |||||
設置說明 | |||
2. 系統設置 | 3. 工程設置 | ||
1、時間設置 | 2、聲音設置 | 1、設備屬性 | 2、報警設置 |
3、語言設置 | 4、密碼設置 | 3、報警設置 | 4、工廠設置 |
5、開鎖設置 | 6、門禁卡設置 | 5、工程密碼 | 6、公司信息 |
7、電梯聯動 | 7、設備信息 | ||
單戶門口機
NH-SAA-01 | NH-SAA-01 | ||
本產品是H系列數字樓宇對講系統的單戶門口機。采用標準五類線連接，從而實現與室機或管理機可視對講通話，并支持IC門禁控制。 | |||
功能特點 支持刷IC卡 支持呼叫室內機、管理機 開鎖時間可調 門狀態檢測，門開超時報警 提供常開/常閉開鎖輸出 支持在線升級 | |||
工作參數 工作電壓：DC 24V 靜態電流：≤ 60mA 工作電流：≤ 130mA 工作環境溫度：-25℃~70℃ 存儲環境溫度：-40℃~70℃ 產品尺寸(W/H/D)：120×194×44.7mm | 攝像頭 類型：CMOS 像素：30W 可視角度：對角110° 最低照度：0 lux 焦距：2.2mm 補光方式：白光 | ||

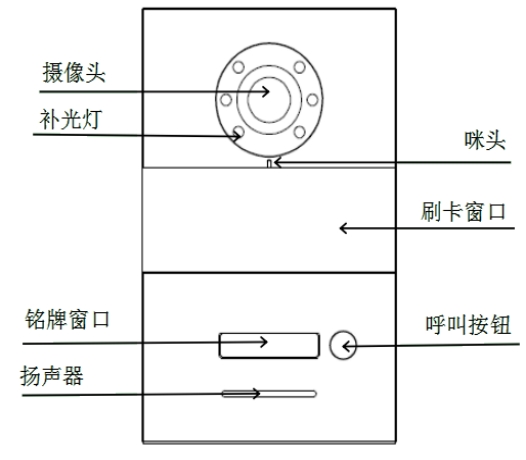

小門口機正面圖
接口說明
| 接口示意圖
| ||||||||
RJ45網絡接口：連接線接口，可連接24V非標PoE交換機； NO COM NC：常開/常閉接口； GS GS-GND：門狀態檢測接口； UNLOCK：門內開鎖接口； GND DC+：獨立電源供電接口； | |||||||||
配置
| |||||||||
訪客短按呼叫鍵，開始呼叫，本機響回鈴音。如果振鈴的過程中短按呼叫鍵，則重置30秒倒計時，如果振鈴中長按呼叫鍵切換到呼叫管理中心。如果30秒內住戶無應答，則自動結束呼叫 | 訪客長按呼叫鍵2秒，開始呼叫，本機響回鈴音，如果30秒內管理中心無應答，則自動結束呼叫。如果振鈴中長按呼叫鍵，則重置30秒倒計時，如果短按切換到住戶。
|
1、 刷卡開鎖 將已注冊過后的卡貼近單戶門口機上的刷卡區即可開鎖。 2、 室內機開鎖 當呼叫住戶或住戶在監視單戶門口機時，室內機可對單戶門口機進行開鎖控制。 3、 出門按鈕開鎖 本機有提供接口供出門按鈕接線，連接好出門按鈕后，住戶只需在門內按一下出門按鈕即可開鎖。 | |

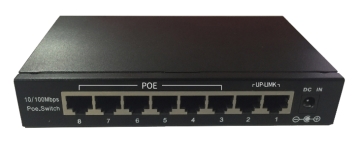

（PoE 6+2）交換機是一款帶POE供電輸出的非標二層網絡交換機，所有端口均支持自動翻轉（Auto MDI/MDIX)功能，提供了一個簡單、經濟、高性能標準網絡的解決方案，具有簡單靈活，安裝方便，性能優越，性價比高的特點，是您提高服務速度的理想選擇。產品1~8口為24V強制供電輸出，使用時無需配置，即插即用。
產品特色
符合IEEE802.3、IEEE802.3u標準
全雙工采用IEEE802.3X標準，半雙工采用Back Pressure標準
支持端口自動翻轉（Auto MDI/MDIX)功能，即插即用
自動維護MAC地址列表，支持雙向的地址學習功能
每個端口提供各自獨立的帶寬，提供真正的無阻塞傳輸
動態LED指示燈，提供簡單的工作狀態提示及故障排除
規格參數
工作電壓：24V | 額定電流：2.5A |
單口輸出電壓：24V | 單口最大輸出電流：300mA |
尺寸(W/H/D)：195 * 92 * 37 mm
LED指示燈說明
指示燈 | 文字標識 | 狀態 | 說明 |
電源指示燈 | PWR | 紅燈點亮 | 表示交換機通電 |
紅燈滅 | 表示交換機斷電 | ||
POE | POE | 黃燈點亮 | 表示POE供電正常 |
黃燈滅 | 表示無POE供電 | ||
數據指示燈 | 10/100Mbps | 綠燈點亮 | 表示以太網數據建立連接 |
綠燈滅 | 表示以太網數據未建立連接 | ||
綠燈閃爍 | 表示以太網數據傳輸 |
NH系列全數字樓宇對講系統管理軟件包含物業管理及小區配置功能。本軟件功能全面而強大，可滿足不同類型小區的管理。對超大型社區的管理更突顯其可靠性、安全性。
本上位機軟件安裝在當前主流配置電腦上。采用微軟Win7 及以上操作系統
祝您使用愉快！
簡介
本軟件具有簡潔的用戶界面，不僅具備信息發布、卡管理、信息管理、工程設置等傳統樓宇對講功能，還具有豐富的應用功能，主要功能的列表如下：
? 報警：報警提示，查看報警信息。
? 信息交互：信息發布、信息接收及回復室內機上發的信息。
? 管理中心常用功能：包括系統設置、聯網設備配置、單元設備配置、管理工具、緊急開鎖、工作人員管理、業主信息管理、門禁卡注冊、門禁卡管理、信息發布、訪客管理、設備故障報警、記錄管理、數據庫管理。
? 推送待機圖片給門口機和室內機。
? 物業催繳費提醒設置。
? 遠程升級其他系統設備。
運行軟件前須先設置正確的電腦IP，否則軟件無法正常運行。

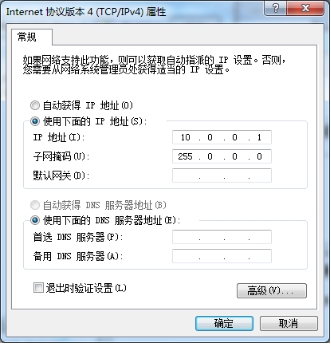

點擊狀態欄中的網絡連接 圖標打開網絡和共享中心后選擇本地連接進行本地IP設置。IP設置為10.0.0.1，子網掩碼設置為：255.0.0.0。
① |
② |
③ | |
雙擊安裝程序軟件。
點擊
，軟件啟動完成后出現

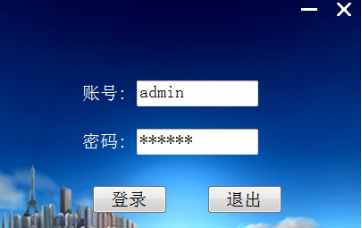

默認用戶名:admin，默認密碼:123456

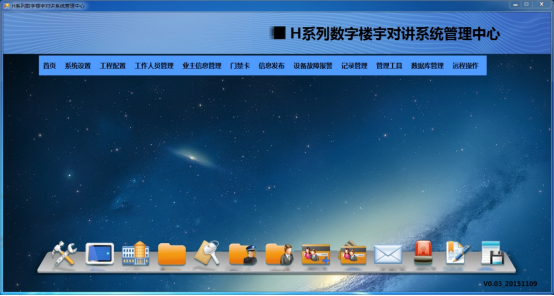

登錄完成后進入 管理中心界面
系統設置
小區信息設置
設置小區名稱、上傳小區地圖。
系統默認為無片區。
如果小區規模較大可設置為有多個片區，按片區進行操作便于業主信息管理，卡管理，信息發布等。

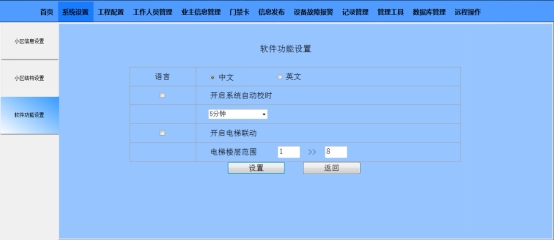

開啟系統校時，可設置校時間隔。
聯網設備包含管理機、圍墻機、聯網刷卡頭。
選擇工程配置選擇聯網設備配置進入讀取聯網設備，輸入實際的樓棟號（1-99），單元號（1-9），點擊
，搜索完畢自動生成所有聯網設備列表。當沒有單元號時，默認單元號為1。
系統支持1-32臺管理機的配置。
系統支持1-32臺圍墻機的配置。
配置
系統支持10臺聯網刷卡頭的配置。
可支持0-99棟，每棟0-9個單元的配置。
每個單元可添加1-10臺門口機
每個單元最多支持63層，每層最多支持32戶。

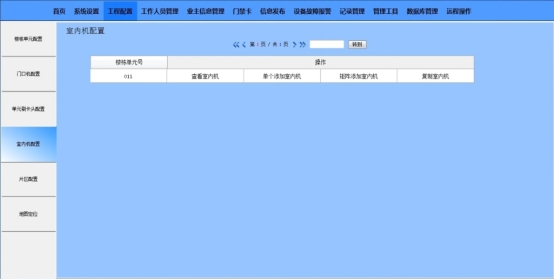

◎ 點擊 查看室內機 ，可查看本單元的室內機列表。
◎ 點擊 單個添加室內機 ，可輸入住戶編號（3位/ 4位），進行單個室內機的添加。
◎ 點擊 矩陣添加室內機，可輸入起始住戶編號與結束住戶編號，點擊
，對室內機進行矩陣添加。
◎ 點擊 復制室內機 ，進入 復制單元界面 ，可將當前單元的室內機配置復制到其他單元。
在 系統設置的小區結構設置中，設置為有片區后，可開啟本設置項。
支持添加片區以及為每個片區分配所屬的單元。
本軟件支持對管理機、圍墻機、聯網刷卡頭、門口機、單元刷卡頭、室內機、單戶門口機和電梯聯動模塊的Ping檢測與版本查看。
選擇相應的設備類型并輸入設備編號，點擊Ping檢測，上位機會返回Ping該設備是否成功。
支持手動校時功能，點擊
即可對系統其它設備的時間進行同步校準。
本軟件支持對整個網絡中數字設備的IP地址與MAC地址的檢測，如果有相同的IP地址，則列表顯示:IP沖突。
輸入正確的管理員密碼，點擊
。
本軟件支持對工作人員的信息進行錄入及管理，包含部門管理、工作人員的添加及查看人員列表等。
可對工作人員所在的部門進行添加或修改操作。添加后，在工作人員添加的界面，工作人員所在的部門可選。
可對工作人員信息進行錄入，包含人員基本信息、聯系方式、所在部門及職位。另外還可為工作人員分配管理權限。工作人員可憑此處設置的賬號和密碼登陸本軟件，進行權限內的操作和設置。
可對人員列表進行查看或修改，列表包含賬號、姓名、性別、出生日期、部門和職位信息。
根據業主的信息進行錄入操作。
列表
以列表方式顯示業主信息。
支持對門禁卡進行單張、批量注冊、列表查看，以及從讀卡頭將已注冊的門禁卡數據讀取至本軟件中。

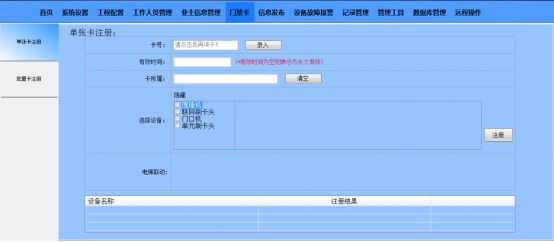

單張卡注冊
門禁卡錄入方式有：手動錄入卡號或發卡器刷卡錄入（需選擇刷卡器連接的電腦COM口）。

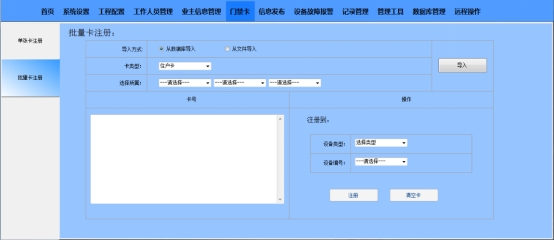

批量卡注冊
◎從數據庫導入：
更換設備時可將已存儲在上位機上的卡信息，重新導入門口機、圍墻機或室內機中。
◎從文件導入：
支持.txt /.xls文件導入。
可對門禁卡列表進行搜索、查看或修改，列表包含卡號、卡所屬、卡狀態和操作信息。
可從各設備讀卡頭將已注冊的門禁卡數據讀取至本軟件中，讀取時可分別選擇卡類型、設備類型以及設備編號進行讀取。

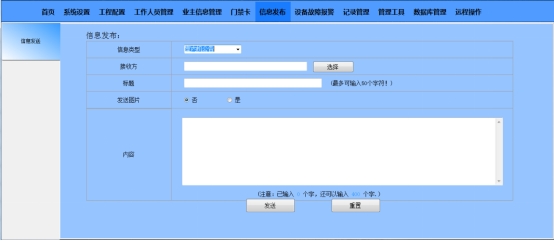

支持室內機公告，室內機私人信息，門口機公告的發布，支持對室內機發送過來的信息接收及查詢。
發布室內機公告，可選擇接收方為單個或 廣播到所有 單元。
發布室內機私人信息可只選擇一戶。
門口機公告：可選擇接收方為單個或全部門口機，廣播到所有 指廣播到小區內所有門口機和圍墻機。
斷線報警：當系統中的某個設備被拆卸掉或發生斷電，管理員可以選擇是否通過上位機檢測該故障并將故障信息上報。
管理
信息管理包含報警、布撤防、開鎖、通話和信息發送記錄的查詢、查看、導出及刪除功能。
具有數據備份和恢復功能。
支持管理機、圍墻機、門口機、室內機和單戶門口機的遠程升級。
可遠程推送圖片給室內機、門口機、圍墻機、管理機。各設備推送圖片大小如下：
位置 | 名稱 | 尺寸 | 大?。╞yte） | 格式(24-bit) |
系統設置 | 地圖 | 600*431 | 小于64K | *.bmp |
業主信息列表 | 住戶照片 | 未限制 | 小于64K | *.bmp |
工作人員列表 | 工作人員照片 | 未限制 | 小于64K | *.bmp |
信息發布 | 信息圖片 | 200*150 | 小于200K | *.bmp |
LOGO推送 | 室內機LOGO | 252*153 | 小于200K | *.bmp |
管理機LOGO | 800*100 | 小于200K | *.bmp | |
門口機LOGO | 272*160 | 小于200K | *.bmp | |
背景推送 | 室內機背景 | 800*480 | 小于1.1M | *.bmp |
管理機背景 | 800*480 | 小于1.1M | *.bmp |
八、其它事項
項目設備配置要求
電源配置要求:室內分機和門口機電源可采用PoE供電或獨立電源供電。系統配電必須滿足系統運行的要求，并有一定的余量。配電系統須保證給予本系統可靠、安全、合理的供配電。
線路要求：小區主干部分可根據工程實際情況來確定采用光纖或超五類網線進行連接，單元到戶全用超五類線。
設備部分：根據現場情況可設置一層、二層、三層交換機，交換機必須符合IEEE802.3、IEEE802.3u、IEEE802.3ab、和IEEE802.3x標準；支持10/100/1000M自適應以太網端口；
室內布線：數字可視對講所用線材為超五類非屏蔽網線，在多層及小高層布線時如沒有超過90米可直接敷設到首層綜合布箱內，敷設線纜時一定注意文明施工及做好標記；
高層布線：高層布線時不管有沒有超過90米的有效值，設計時都需要考慮交換機的分級管理；
室內機底盒的預留：可視對講室內機預留底盒為86底盒，在底盒周圍20公分內不能有其它底盒的設計；
門口機及單戶門口機位置：門口主機的設計攝像頭高度為1.6米，同時還要注意與門禁、門鎖及鎖控部分的配合，并考慮陽光直曬及散熱等問題；
室外管道的設計：室外管道的設計首先要根據線材數量來確定管徑的大小，管道必需預留40%空間，注意與其它工種交叉作業和弱電行業共路共由的問題（如：管道敷設的先后問題，管道井設置及孔位的排列問題），弱電管道與強電管道一定保持50公分的距離平行敷設，交叉時上下距離同樣保持50公分以上；
室外光纖的設計：根據現場工程的架設需要，如單元到機房匯總的通信距離較遠，可采用光收發器進行信號轉換后遠距離通信至機房組網；
綜合布線箱的設計：綜合布線箱必需做好防雷，強電浪涌的保護、散熱、漏電保護、防雷插座及等電位接地。
交換機：系統網絡連接使用的交換機可采用二層交換機進行設置，如有特殊需要使用三層交換機需做好三層交換機的配置；
為保證深圳震聲智能電子有限公司的數字可視對講系統網絡正常運行，對網絡建設提出如下建議：
1、采用層次化網絡設計，便于網絡管理，優化網絡性能，增強網絡的擴展性；
2、小區網絡主干的帶寬必須大于100Mbps，住戶接入端口的網絡速度至少10Mbps即要求網絡100M到樓,10M/100M到戶；
3、小區局域網中必須合理分配網絡設備的IP地址，保證可視對講設備的網絡IP地址不沖突。
為保證深圳震聲智能電子有限公司的智能化可視對講系統能正常工作，網絡系統必須能夠做到全天候安全可靠運行；
掃一掃關注我們
鍵后，可與訪客開始通話。
鍵可為訪客開鎖，開鎖后5S系統自動掛機。
鍵，結束通話。
圖標，進入對講界面。
彈出室內機列表，選擇呼叫分機進行呼叫；
鍵確認；如只輸入房號，則系統默認棟號和單元號為0。
鍵可結束通話。
圖標，選擇監視的設備類型，啟動監視功能。
鍵可為訪客開鎖。
可手動抓拍圖片。
鍵，可與訪客進行通話。
圖標后，可選擇網絡攝像頭進行監視。
開始呼叫。
開始呼叫。
啟動監視功能。
鍵結束監視。
鍵可為訪客開鎖。
鍵可手動抓拍圖片。抓拍的圖片保存在通話記錄中。
鍵，可與訪客開始通話。
鍵，可呼叫小區的管理中心。
圖標功能：刪除全部注冊卡；
圖標功能：刪除單張注冊卡；
圖標功能：注冊單戶門禁卡；
圖標功能：返回上一級菜單。
